Dei formoverføringssilikonprosessen er en nøkkelteknologi som brukes til å produsere tre-dimensjonale logoer og mønstre. Det er mye brukt i bransjer som klær, leker og elektroniske produkter. Selv om trinnene kan virke enkle, krever hvert trinn nøyaktig kontroll-enhver mindre forglemmelse kan føre til skjulte feil.
| 一．Skjulte fallgruver i kjerneprosesstrinn og deres løsninger |

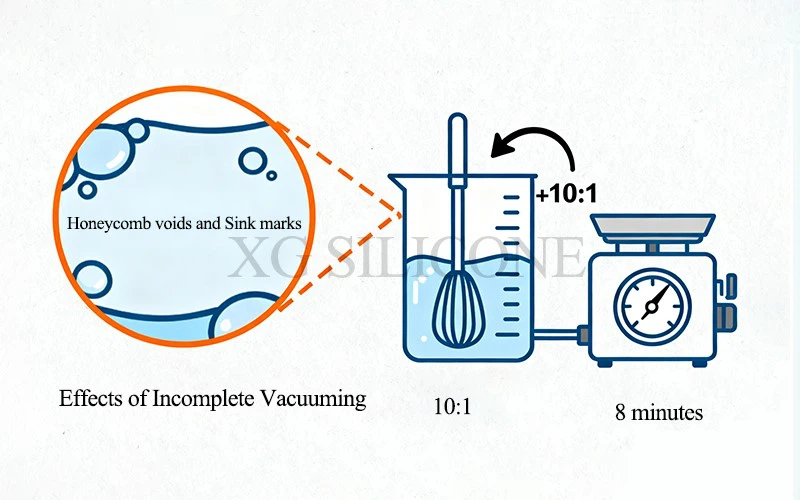

1. Blanding og avgassing: Air Bubbles – den "usynlige morderen"
Ved blandingi formoverføringssilikonmed herdemidlet, utilstrekkelig omrøring eller ufullstendig støvsuging etterlater luftbobler fanget i blandingen. Disse boblene danner groper eller hulrom etter vulkanisering, og kompromitterer mønsterets integritet.
Problem Effekt: Luftbobler reduserer den lokale støttestyrken til silikonet, noe som får den dannede delen til å kollapse. Bobler ved mønsterkanter kan også forårsake uskarphet eller brudd.
Løsning: Følg blandingsforholdet nøye (f.eks. 10:1 eller 100:2), og rør til det er jevnt uten striper.
Kontroller vakuumtiden innen 5–10 minutter-for korte bladbobler; for lang tid kan føre til for tidlig herding. Avslutt vakuumprosessen bare når trykkmåleren peker på det negative området.
2. Belegg og pressing: Ujevn tykkelse utløser kjedereaksjoner
Etter å ha hellet silikon i formen, må skrapen jevnt fordele laget til en tykkelse på 0,1–0,3 mm.
Problem Effekt: Hvis for tykk, renner silikon over fra formen; hvis for tynn, er støttestyrken utilstrekkelig. Ujevn tykkelse forårsaker inkonsekvent oppvarming under vulkanisering, noe som fører til delvis under-herding eller over-herding, noe som påvirker mønsterets klarhet og vedheft.
Løsning: Bruk en kalibrert skrape for å kontrollere tykkelsen nøyaktig, og sikre jevnt belegg uten akkumulering eller hull.
Når du dekker med teflonfilm, trykk sakte fra midten og utover for å drive ut luft og forhindre at bobler kommer i klem.

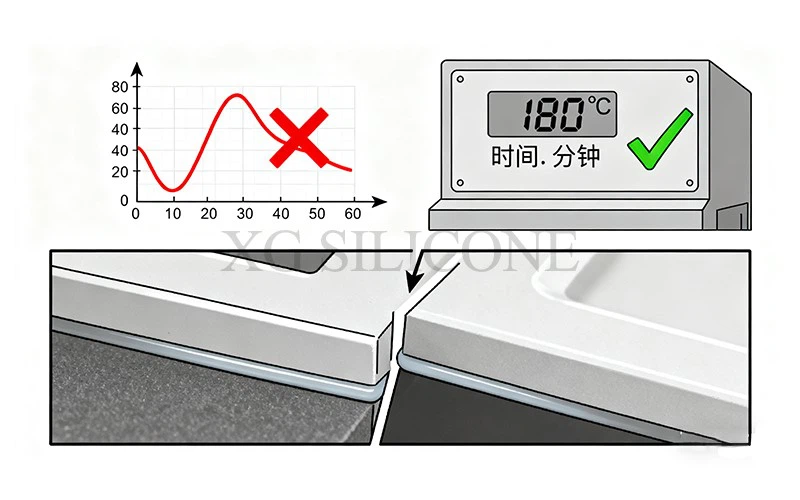

3. Vulkanisering og demolding: Parameteravvik forårsaker stikking eller riving
Vulkaniseringstemperatur og tid må samsvare med materialspesifikasjonene (f.eks. 125 grader –215 grader i flere minutter). Ethvert avvik kan føre til at formen setter seg fast eller ufullstendig herding.
Problem Påvirkning: For høy temperatur gjøri formoverføringssilikonsprø og tilbøyelig til å rives under avforming; utilstrekkelig temperatur fører til ufullstendig herding og dårlig mønsteroverføring.
Løsning: Forvarm utstyret for å stabilisere arbeidstemperaturen.
Avforme mens den fortsatt er varm ved å bruke isolerte verktøy for å forsiktig løfte av teflonfilmen. Hvis det er vanskelig å fjerne formen, kontroller rensligheten av formen eller juster vulkaniseringsinnstillingene.

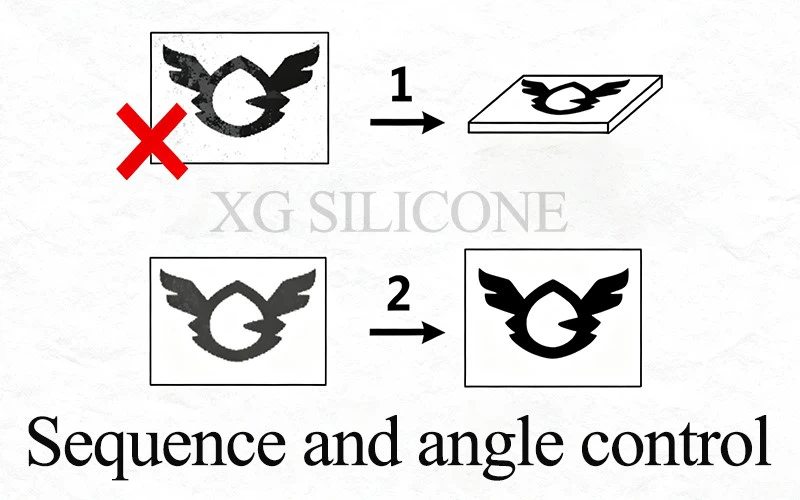

4. Overføringsstadium: Peeling-teknikk bestemmer mønsterintegritet
Under overføringen ved å bruke filmer med lav- og høy-heft, kan feil avskallingsvinkel eller kraft forårsake feiljustering eller skade.
Problem Effekt: Kraftig peeling strekker og forvrenger mønsteret; utilstrekkelig vedheft forhindrer fullstendig overføring.
Løsning: Fjern først den lave-vedheftsfilmen sakte langs mønsterets retning, og påfør deretter den høye-heftefilmen godt. Når du overfører til stoff, oppretthold riktige forhold (f.eks. 150 grader i ca. 10 sekunder).
